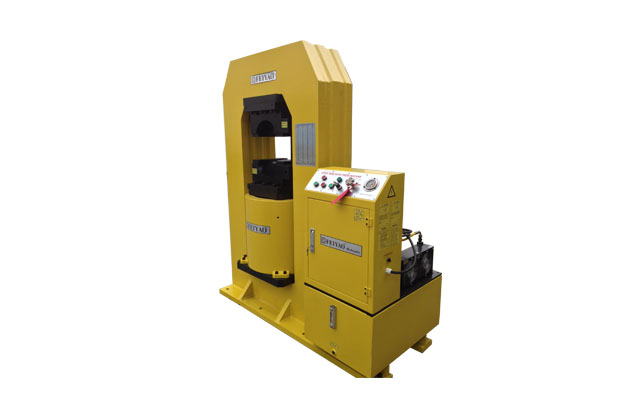

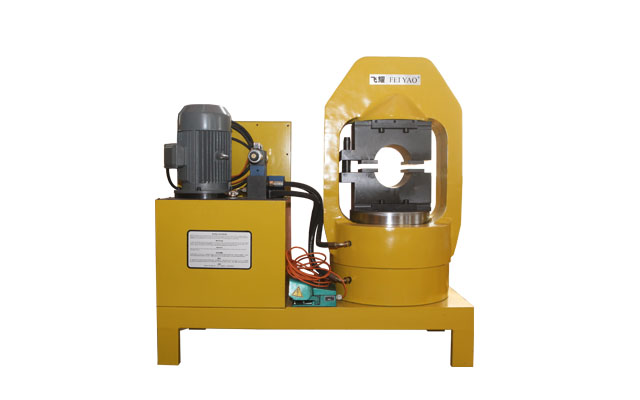

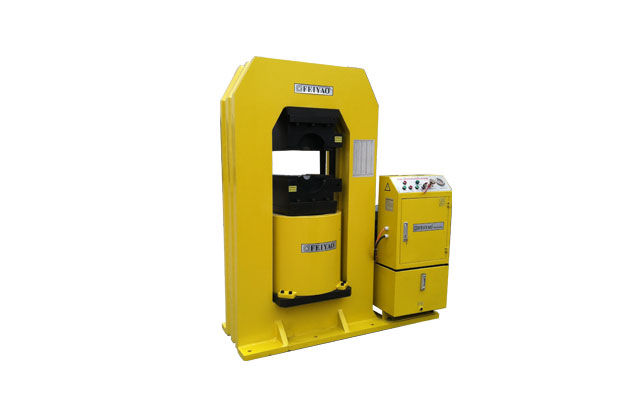

鋼絲繩壓套機
鋼絲繩壓套機是飛耀公司獨立開發，研制的新一代機型，該機型設計美觀，制造工藝先進，機身主要部件采用優質合金鋼制造，機器堅固耐用。 鋼絲繩壓套機為機電一體化產品。廣泛應用于各種吊裝行業，鋼絲繩的壓接使用較以往的插套機相比，具有更加可靠、美觀、簡便等優點，經對鋼絲繩進行破斷拉力試驗，完全符合國家標準。
鋼絲繩壓套機特點：
- 1、該機采用了機電一體化設計，更換不同的模具，即可壓制不同規格的鋼絲繩，具有操作簡便、安全等特點；
- 2、液壓系統為雙重控制，溢流調節閥、磁接點壓力表均可對壓力進行精確的控制；
- 3、電器控制部分采用了低電壓控制，增加了操作系統的安全性；
- 4、壓制的鋼絲繩具有拉力大、美觀、快速，壓接一套鋼絲繩只需幾分鐘即可完成，降低了工人的勞動強度，提高了工作效率。

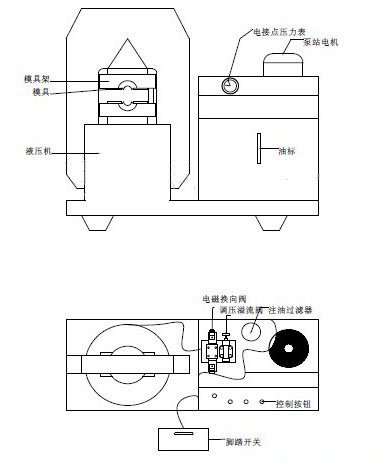

鋼絲繩壓套機主要結構：
本機主要由液壓機和液壓站組成，液壓機主要由模座、模塊、油缸、活塞、缸底組成。液壓站主要由電機、液壓油泵、集成塊、電磁換向閥組成。
鋼絲繩壓套機操作方法：
使用前，從空氣濾清器注入液壓油，（國產30號或40號液壓油或油溫為50℃時，運動粘度為27-43m3/s的其它液壓油），所注液壓油用過濾機過濾，過濾精度小于或等于15um油面達到液位計中線。
壓力表的上限調定32Mpa,下限指針調到零位。
壓力表調整完備，接通電源，試開電源開關，觀察電機轉向是否正確，確保無誤后，使泵在空載下運行5分鐘。然后踩下腳踏開關（左），行程完畢，壓力開始增高，應能達到32Mpa，如果壓力偏低，可調節溢流閥調節螺母，順時針旋轉系統壓力升高，反之降低，當系統壓力達到額定工作壓力32Mpa時，鎖緊固螺母，觀察泵站運行是否正常，各接頭是否漏油，控制開關是否靈活可靠，如發現問題及時解決。請注意：溢流在出廠前已經調好，用戶切意隨意調整。如泵站運行中發現有較大的噪音，是因運行初期液壓系統中存在大量的空氣所致，可使活塞在上下兩極間反復運行多次，以便將空氣排出，空氣排出后，噪音會降低。
壓制前根據不同的壓制繩徑，選用相應的固結管、模具、壓力，用固結管套住鋼絲繩，鋼繩端部必須露出接頭0.5-1.0d,在模具模腔上涂上潤滑液，以便起模。
參照附表或控制面板上的對照表，把電接點壓力表的上限指針調到相應壓力值，把穿繩套的固結管立放在模腔內，踏住腳踏開關（左），活塞上行，進行壓制，壓力達到調定壓力后（上、下模已合閉），電接點壓力表上限觸點接通，電磁換向閥復位，壓制停止，踏住腳踏開關（右），活塞下行，繩套壓制完畢，清除飛邊。
壓制過程中，應特別注意： 模具上下對齊，嚴禁錯位，如果上下模腔錯位，壓制出的索扣將成為圖示情況，這樣固接管壁厚不均，產生應力集中，在吊索破斷拉力實驗時從固接管薄壁處斷裂。在壓制過程中，固接管放置一定要正確，固接管在模腔內要立放，不許斜放或平放。根據鋼絲繩的直徑，選擇相應的模具、固接管。
鋼絲繩壓套機壓接步驟：
前期準備工作：
1、接好380V電源，看下電機正反轉方向
2、油箱加滿油32#或46#抗磨液壓油
3、準備需壓接的鋼絲繩及同型號的鋁套
鋼絲繩壓套機使用注意事項：
- 機器搬運起吊時油箱內不得有油；
- 機器的輸入電源必須是380V，50Hz三相交流電；
- 接地保護線，必須可靠連接；
- 啟動機器前，必須裝好模具，以免引起事故；
- 注油時，必須從空氣濾清器中注入；
- 機器使用一周后，需將全部油液清洗一次，以后根椐工作負荷情況，3-6個月更換油液一次，以延長機器的使用壽命；
- 出廠前泵、溢流閥已調試好，請用戶不要隨意調節；
- 油缸上下不要隨意放置其它堅硬物件，以防活塞下行時撞壞模板；
- 更換模具，應切斷主機電源。
鋼絲繩壓套機技術參數：
| 產品型號 | 壓接力 | 壓制范圍 | 一次壓制 | 多次壓制 | 模具 | 過渡模 | 額定電壓 （V） |
頻率 （HZ） |
額定壓力 （Mpa） |
| FY-CYJ-100 | 100T | 6-16mm | 6-14mm | 16mm | 10套 | 無 | 380 | 50 | 31.5 |
| FY-CYJ-200 | 200T | 6-26mm | 6-24mm | 26mm | 15套 | 無 | 380 | 50 | 31.5 |
| FY-CYJ-350 | 350T | 6-34mm | 6-32mm | 34mm | 19套 | 無 | 380 | 50 | 31.5 |
| FY-CYJ-500 | 500T | 7-40mm | 7-38mm | 40mm | 21套 | 無 | 380 | 50 | 31.5 |
| FY-CYJ-800 | 800T | 8-52mm | 8-48mm | 52mm | 23套 | 1 | 380 | 50 | 31.5 |
| FY-CYJ-1000 | 1000T | 8-60mm | 8-56mm | 60mm | 24套 | 1 | 380 | 50 | 31.5 |
| FY-CYJ-1500 | 1500T | 10-66mm | 10-65mm | 66mm | 24套 | 2 | 380 | 50 | 31.5 |
| FY-CYJ-2000 | 2000T | 12-76mm | 12-72mm | 74-76mm | 31套 | 2 | 380 | 50 | 31.5 |
鋼絲繩壓套機應用場合：

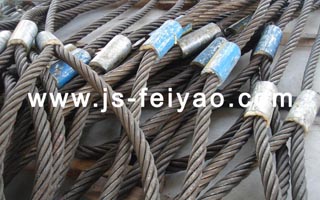

鋼絲繩壓套機壓制成品

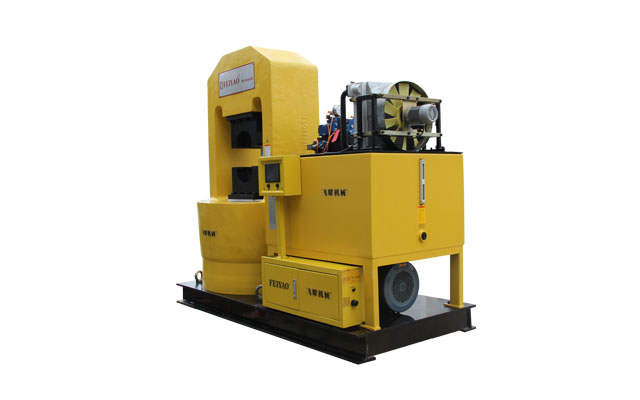

超高壓鋼絲繩壓套機
超高壓鋼絲繩壓套機是飛耀公司獨立開發，研制的新一代機型，該機型設計美觀，制造工藝先進，機身主要部件采用優質合金鋼制造，機器堅固耐用。
超高壓鋼絲繩壓套機技術參數：
| 產品型號 | 壓接力 | 壓制范圍 | 一次壓制 | 多次壓制 | 模具 | 過渡模 | 額定電壓 （V） |
頻率 （HZ） |
額定壓力 （Mpa） |
| FY-CYJ-100 | 100T | 6-16mm | 6-14mm | 16mm | 10套 | 無 | 380 | 50 | 70 |
| FY-CYJ-200 | 200T | 6-26mm | 6-24mm | 26mm | 15套 | 無 | 380 | 50 | 70 |
| FY-CYJ-350 | 350T | 6-34mm | 6-32mm | 34mm | 19套 | 無 | 380 | 50 | 70 |
| FY-CYJ-500 | 500T | 7-40mm | 7-38mm | 40mm | 21套 | 無 | 380 | 50 | 70 |
| FY-CYJ-800 | 800T | 8-52mm | 8-48mm | 52mm | 23套 | 1 | 380 | 50 | 70 |
| FY-CYJ-1000 | 1000T | 8-60mm | 8-56mm | 60mm | 24套 | 1 | 380 | 50 | 70 |
| FY-CYJ-1500 | 1500T | 10-66mm | 10-65mm | 66mm | 24套 | 2 | 380 | 50 | 70 |
| FY-CYJ-2000 | 2000T | 12-76mm | 12-72mm | 74-76mm | 31套 | 2 | 380 | 50 | 70 |
